Material Design Components (Aggregation)

集計用のEQLを記述します。

定義されたEQLはPreparedQueryとして処理されます。 次の変数がバインドされます。

表示項目の最大件数を指定します。 上記の例を利用した場合、集計項目となるstring001が対象となります。

各集計項目の合計を表示したい場合にチェックします。 この設定を有効にしたい場合は 集計用EQL にてグループ化が必要となります。

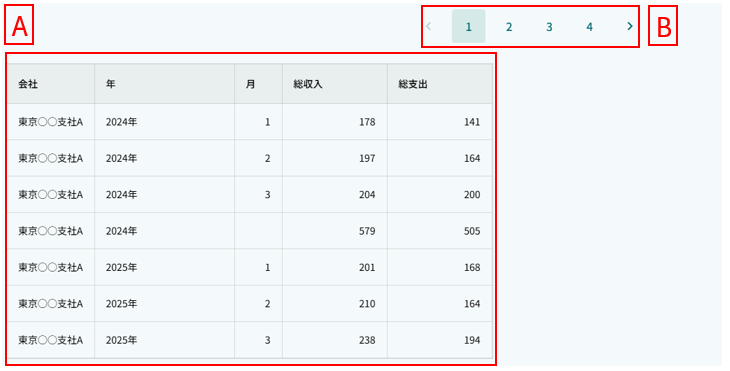

ページング部品(前を表示、次を表示)を非表示にする場合にチェックします。 非表示にした際は、1ページにおける最大件数を利用せず、全データを取得します。 データ件数が多い場合、処理に時間がかかる場合があります。

ページング部品の表示位置を設定します。

集計結果をカスタマイズしたい場合に、カスタマイズ処理を実装したJavaクラスまたはUtilityClassを指定します。 指定するClassは org.iplass.mtp.mdc.view.aggregation.SimpleAggregationViewInterrupter を実装する必要があります。 詳細はカスタム処理の組み込みを参照してください。

集計用EQLに記述した各集計項目のラベルを指定します。 詳細は集計項目を参照してください。

集計項目の表示ラベルを指定します。

合計行を表示する場合に設定可能な項目です。 指定した項目の小計行を非表示にする場合にチェックします。 group by句で指定したプロパティに対してのみ有効です。 なお、select句とgroup by句で指定したプロパティが一致しない場合、正しい動作にならないため、注意してください。

ローデータを扱う場合に必要な項目です。 集計用EQLで指定したEQLのgroup by 句を指定します。 設定例を利用した場合、string001を指定します。

集計表に表示する際の数値のフォーマッタを指定します。 未指定、整数、小数の中から選択します。

集計表に表示する際の数値の配置を指定します。 未指定、左寄せ、中央寄せ、右寄せの中から選択します。

集計表の列幅を指定します。

グラフ表示時の高さを指定します。 単位はpx固定です。 数値のみの入力となります。

グラフ表示時の幅を指定します。 単位はpxか%です。 省略した場合の単位はpxとなります。

（入力例： 800、 800px または 50%）

X軸のグラフタイプを以下の10パターンから選択します。 各グラフタイプにより入力項目が変化します。

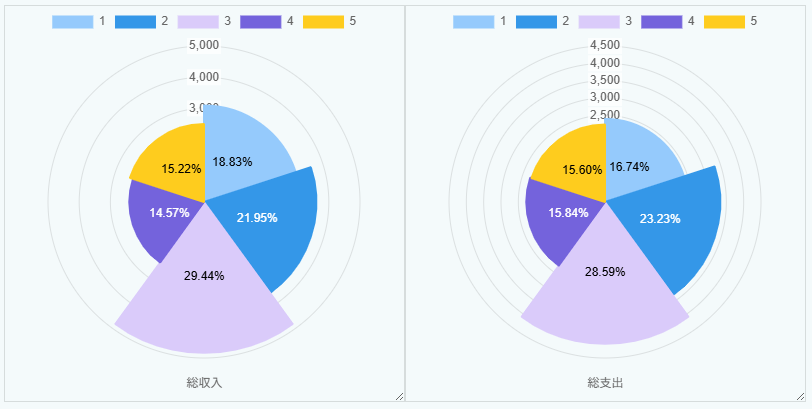

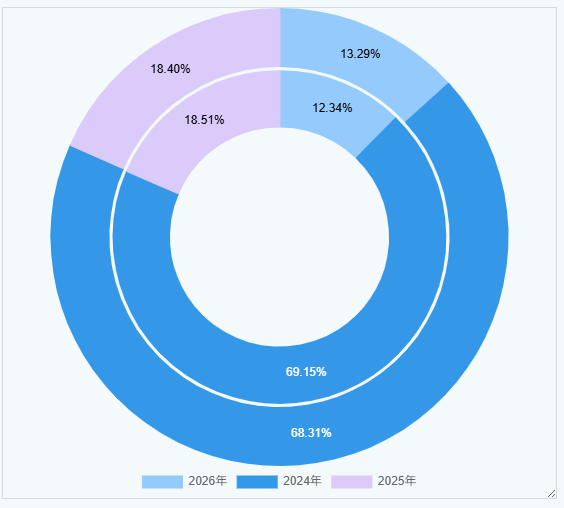

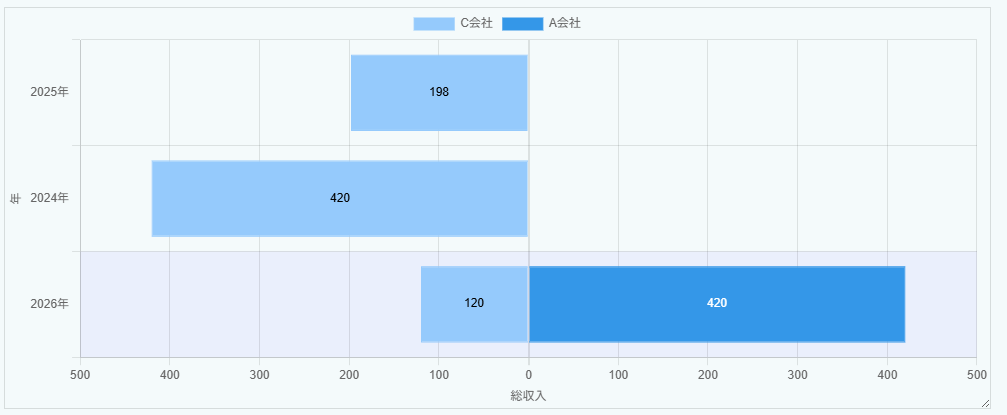

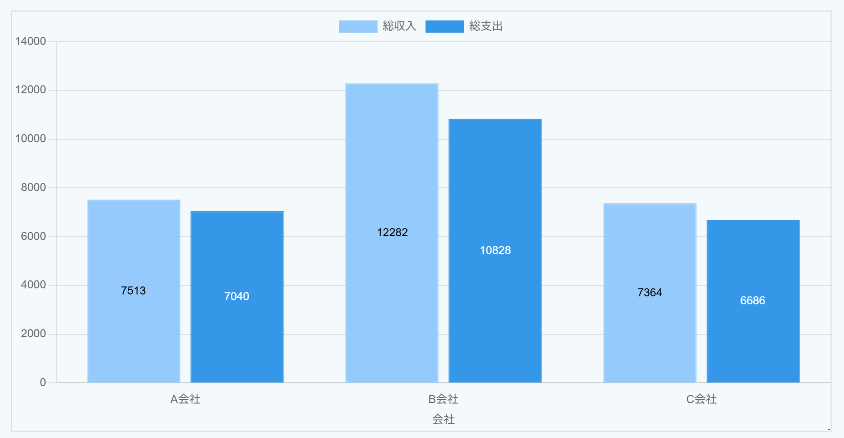

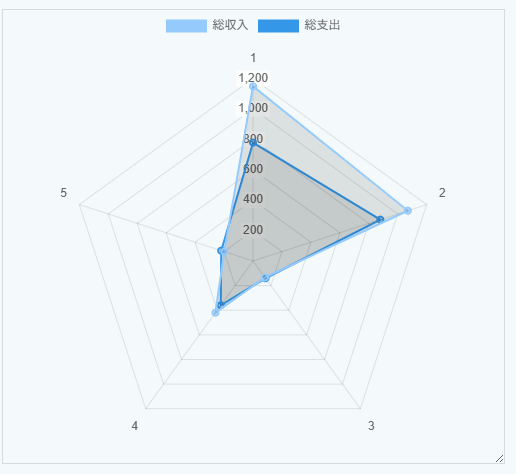

線グラフ 、 棒グラフ 、 円グラフ 、 ドーナツグラフ 、 バブルチャート 、 散布図 、 レーダーチャート 、ピラミッド、 ポーラーチャート

集計用EQLで指定したEQLのgroup by句を指定します。 group by句が複数指定されている場合、グラフは正しく表示できない場合があります。

グラフを積み上げグラフする場合にチェックします。 Y軸設定している場合は無効となります。

積み上げグラフを各項目の値ではなく、項目の合計値に対する割合で表示します。

集計項目の値の表示方法を以下の3パターンから選択します。

グラフ表示時の棒グラフの幅を指定します。 単位はpxです。数値のみの入力となります。

軸に表示しているラベルを非表示にする場合にチェックします。

棒グラフで同じ色を使わず、異なる色を使うようにします。

グラフの各要素に使われる色を設定します。 未指定時はデフォルトの色が適用されます。

Y軸に指定された項目の値で、データがnullのものを0として扱います。 nullのままの場合、グラフ上には表示されません。

凡例を非表示にする場合にチェックします。

凡例の表示位置を以下の4パターンから選択します。

上 、下 、左 、右

X軸のラベルの傾きを指定します。 単位は角度です。 数値のみの入力となります。

目盛りの数を指定します。 数値を入力します。 線グラフの種類が 数値 の場合に入力可能です。

X軸の設定のグラフタイプが線グラフの場合のみ設定可能です。 以下の2パターンから選択します。

カテゴリ 、 数値

集計項目の数値の表示方法を以下の3パターンから選択します。

未指定 、 整数 、 小数

数値フォーマットで 小数 を選択した場合の必須項目です。

X軸の最大値を指定します。 数値を入力します。 線グラフの種類が 数値 の場合に入力可能です。

X軸の最小値を指定します。 数値を入力します。 線グラフの種類が 数値 の場合に入力可能です。

グリッド上に表示されている線を非表示にする場合にチェックします

プルダウンからグラフ対象アイテムを選択します。 必須ではありませんが、設定しないと正しく表示されません。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

Y軸の最大値を指定します。 数値を入力します。

Y軸の最小値を指定します。 数値を入力します。

Y軸の刻み幅を指定します。 数値を入力します。

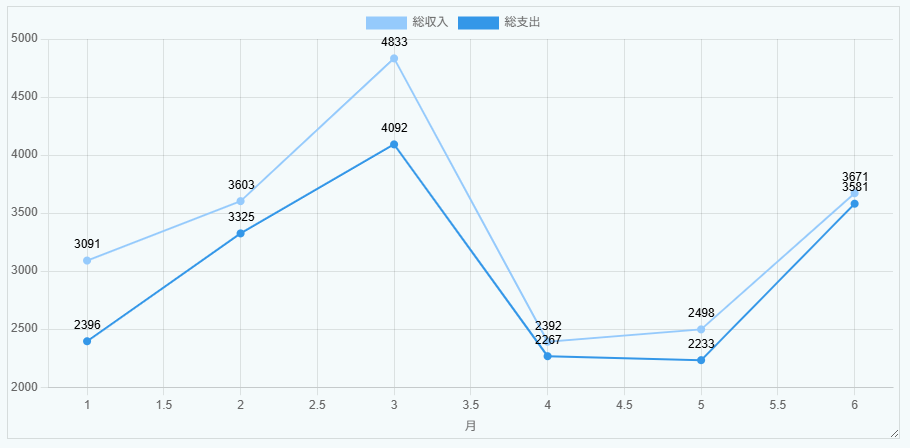

線を曲線にする場合にチェックします。 グラフタイプが 線グラフ の場合のみ指定できます。

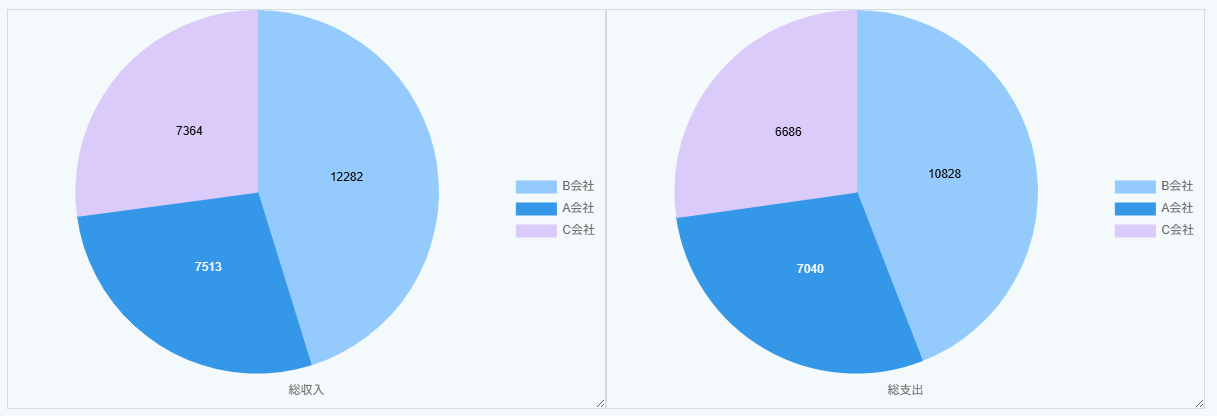

円グラフでデータを表示する際の表示方法を設定します。

X軸、Y軸に指定された項目の値で、データがnullのものを0として扱います。 nullのままの場合、グラフ上には表示されません。

プルダウンからX軸列を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

プルダウンからY軸列を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

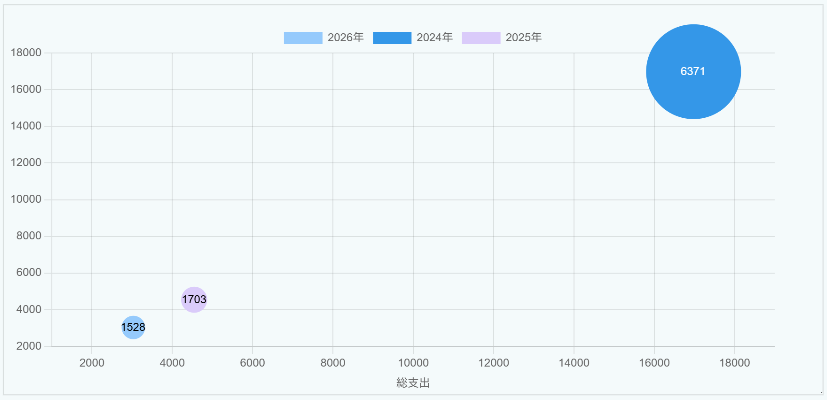

プルダウンからZ軸列を選択します。 本項目がバブルの大きさと対応します。 バブルチャートのみプルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

プルダウンからラベル列を選択します。 バブル内にラベルを表示します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

プルダウンから系列を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

Ｚ軸の大きさの倍率を入力します。 未指定の場合は1となります。

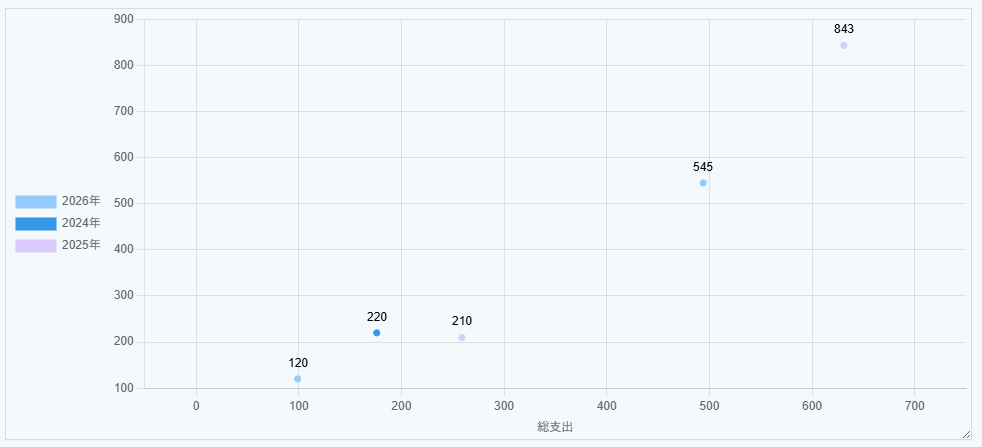

散布図の円のサイズを指定します。

プルダウンから集計軸を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

プルダウンから集計項目を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

プルダウンから対比項目を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

プルダウンから系列項目を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

集計軸を2目盛り毎に色を分けるかを選択します。

プルダウンから項目を選択します。 プルダウンには集計表設定の集計項目で指定した表示ラベルが選択可能な状態になっています。

アノテーションの種類を選択します。

線 、 ボックス 、 ポイント

アノテーションを表示するかを設定します。 デフォルトは有効です。

線の色を設定します。

線の幅を設定します。 数値を入力します。

線のスタイルを選択します。

アノテーションを紐付ける軸を選択します。

線を描画する位置の値を指定します。 数値を入力します。

範囲指定の場合の終了位置の値を指定します。 数値を入力します。 値 と 終了値 の両方を指定すると、斜線が描画されます。

ラベルを表示するかを設定します。

線に付与するラベルの文字列を設定します。

ラベルの文字色を設定します。

ラベルの背景色を設定します。

ボックスのX軸方向の開始位置を指定します。 数値を入力します。

ボックスのX軸方向の終了位置を指定します。 数値を入力します。

ボックスのY軸方向の開始位置を指定します。 数値を入力します。

ボックスのY軸方向の終了位置を指定します。 数値を入力します。

ボックスの塗りつぶし色を設定します。

ポイントのX座標を指定します。 数値を入力します。

ポイントのY座標を指定します。 数値を入力します。

ポイントの円の半径を指定します。 数値を入力します。

ポイントの塗りつぶし色を設定します。

プラグインを有効にするかを設定します。 無効にしたプラグインはグラフに適用されません。

プラグインの識別IDを設定します。 Chart.jsのプラグインシステムにおいてプラグインの id プロパティとして登録されます。

Chart.jsのカスタムプラグインを定義するJavaScriptを記述します。 記述内容はJavaScriptオブジェクトのプロパティとして解釈されます。

グラフの色を設定します。

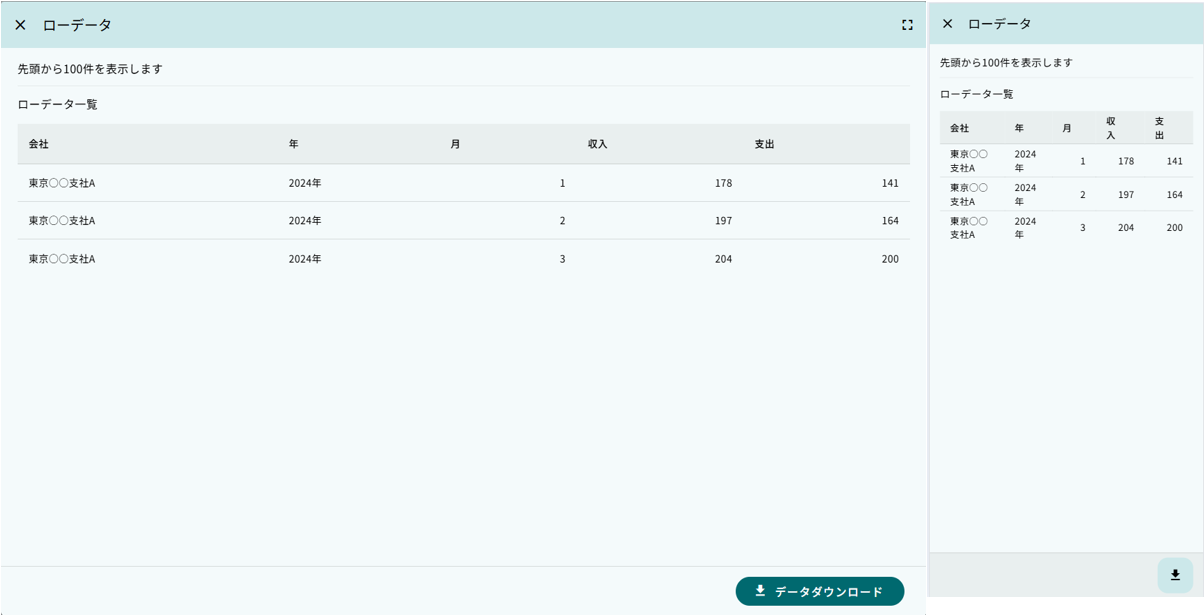

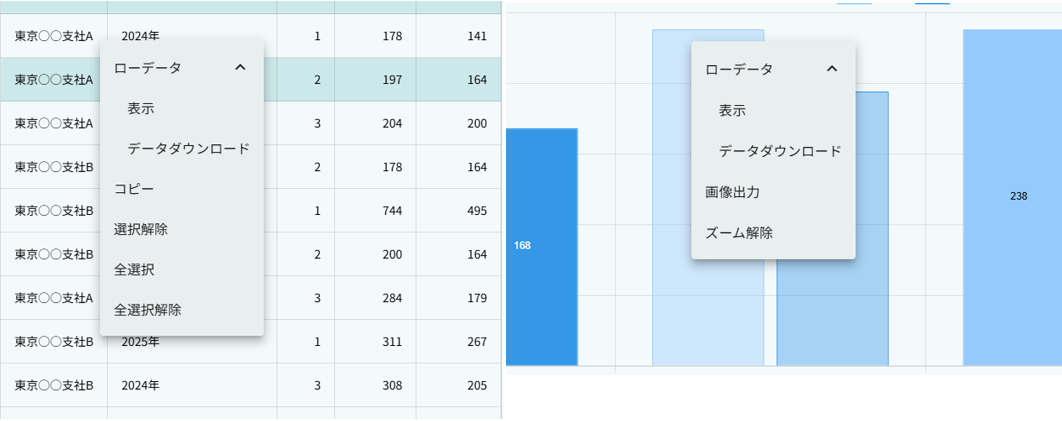

ローデータの出力許可。集計表やグラフからローデータの取得が可能となります。 集計表で出力したい行を選択（複数選択可）し、右クリックでコンテキストメニューを開きます。 グラフの場合は対象のデータをクリックして選択し、右クリックでコンテキストメニューから出力します。

本項目にチェックをした場合のみ、コンテキストメニューにローデータが表示されます。

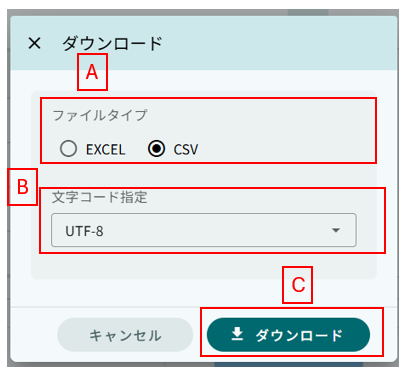

ダウンロードで利用するファイル形式を指定します。

未指定の場合は、MdcConfigService の rawDataAggregationFileSupportType によって動作します。

ファイルダウンロード時のファイル名をGroovyTemplate書式を利用して指定します。 詳細はFile name formatを参照してください。

ファイルダウンロード時の多重度が複数のプロパティの出力形式を指定します。

ローデータ取得用Query。
例）集計用EQLに以下が設定されている場合

ローデータ取得用Queryに下記を設定します。

定義されたEQLはPreparedQueryとして処理されます。 次の変数がバインドされます。

ローデータ出力項目のラベル、多重度を指定します。 上記の例を利用した場合、integer001, integer002に対応します。 Referenceプロパティに対する多重度は１を指定してください(行が分かれるため)。

集計結果を元にデータを編集します。 編集した結果を返します。

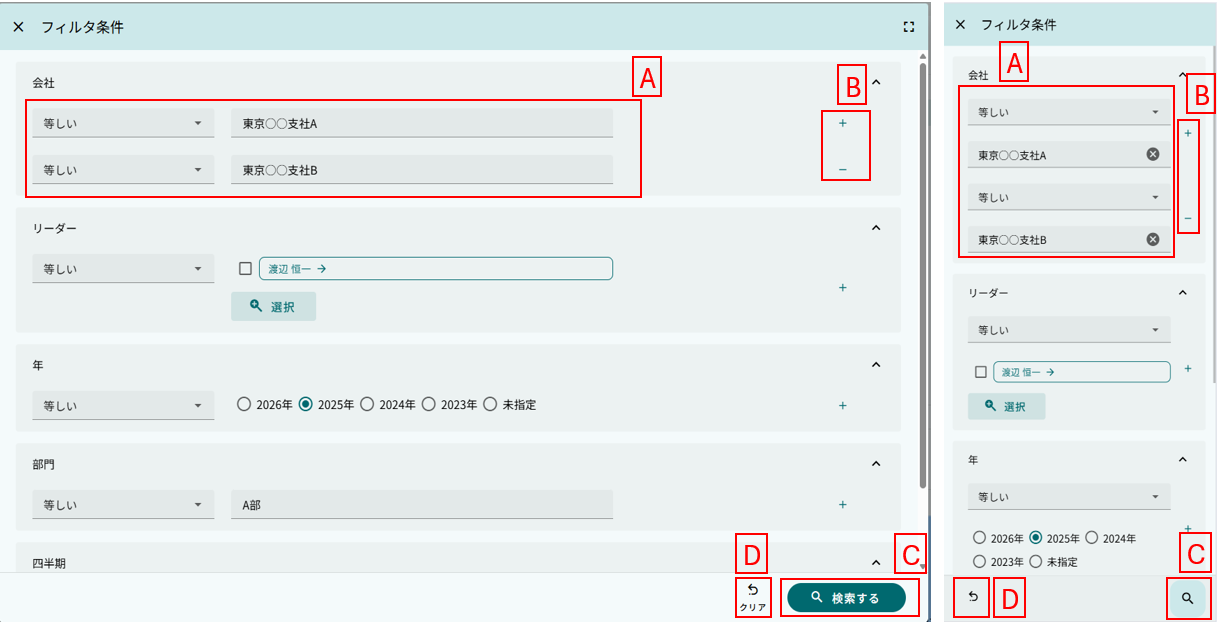

EQLのWhere句を指定することで、一律に指定した検索条件を有効にする事が可能です。

定義されたEQLはPreparedQueryとして処理されます。 次の変数がバインドされます。

合計行を表示する場合にチェックします。 集計表に各列の合計値を表示します。

合計列を表示する場合にチェックします。 集計表に各行の合計値を表示します。

集計結果をカスタマイズしたい場合に、カスタマイズ処理を実装したJavaクラスまたはUtilityClassを指定します。 指定するClassは org.iplass.mtp.mdc.view.aggregation.CrosstabAggregationViewInterrupter を実装する必要があります。 詳細はカスタム処理の組み込みを参照してください。

表頭となるプロパティを指定します。 詳細は表頭/表側を参照してください。

集計結果の集計対象となるプロパティを指定します。 詳細は集計結果を参照してください。

下記2パターンから集計項目を選択します。

カテゴリカルデータ 、 数量データ

集計結果項目の表示名を指定します。 表頭の場合のみグラフのラベルとして表示されます。

集計項目合計値のラベルを指定します。

集計表の列幅を指定します。 表側の集計項目のみ設定可能で、表頭の設定時には表示されません。 ここで設定した値は表側のヘッダ部分にのみ適用されます。 表頭部分及びデータ部分は集計結果の列幅が適用されます。

カスタムアイテムを利用して複数項目指定した場合、親項目列(子項目以外を組合せ)と子項目列の2列に別れます。 親項目列の幅は各親項目に指定された列幅の合計が適用され、子項目列の幅は子項目に指定された列幅が適用されます。

集計対象のプロパティ名を指定します。 プロパティ名だけでなく数式（PreparedQuery）も指定可能です。

集計結果のソート順を指定します。 集計項目の種類がカテゴリカルデータの場合のみ有効となります。

集計したデータの表示名になり、表頭/表側に表示するラベルになります。 プロパティの値に対応するカテゴリを設定します。 集計項目の種類が数量データの場合は必須項目になります。

本項目は汎用画面のどこにも出力されることはありません。 管理上必要となる項目です。

表側、表頭の各合計値を集計する為の項目です。 プロパティをドラッグ&ドロップすることで count(プロパティ名) が設定されます。 その他数式も設定可能です。

集計表に表示する際の数値のフォーマッタを指定します。 未指定、整数、小数の中から選択します。

集計表に表示する際の数値の配置を指定します。 未指定、左寄せ、中央寄せ、右寄せの中から選択します。

集計表に表示する際の列の幅を指定します。

グラフタイプを以下の3パターンから選択します。

棒グラフ 、 線グラフ 、 円グラフ

主軸を指定します。 表頭、表側のいずれかを選択可能です。

グラフ表示時の高さを指定します。 単位はpx固定です。 数値のみの入力となります。

グラフ表示時の幅を指定します。 単位はpxか%です。 省略した場合の単位はpxとなります。

（入力例： 800、 800px または 50%）

Y軸の最大値を指定します。 数値を入力します。

Y軸の最小値を指定します。 数値を入力します。

棒グラフ表示時に指定可能です。

積み上げグラフを各項目の値ではなく、項目の合計値に対する割合で表示します。

Y軸の刻み幅を指定します。 数値を入力します。

集計項目の値の表示方法を以下の3パターンから選択します。

非表示 、 常に表示 、 マウスオーバー時

X軸のラベルの傾きを指定します。 単位は角度です。 数値のみの入力となります。

集計項目の数値の表示方法を以下の3パターンから選択します。

未指定 、 整数 、 小数

数値フォーマットで 小数 を選択した場合の必須項目です。

グラフ表示時の棒グラフの幅を指定します。 単位はpxです。数値のみの入力となります。

グリッド上に表示されているX軸の線を非表示にする場合にチェックします

グリッド上に表示されているY軸の線を非表示にする場合にチェックします

軸に表示しているラベルを非表示にする場合にチェックします。

線を曲線にする場合にチェックします。 グラフタイプが 線グラフ の場合のみ指定できます。

棒グラフで同じ色を使わず、異なる色を使うようにします。

グラフの各要素に使われる色を設定します。 未指定時はデフォルトの色が適用されます。

X軸、Y軸に指定された項目の値で、データがnullのものを0として扱います。 nullのままの場合、グラフ上には表示されません。

凡例を非表示にする場合にチェックします。

凡例の表示位置を以下の4パターンから選択します。

上 、 下 、 左 、 右

ローデータの出力許可。集計表からローデータの取得が可能となります。 集計表で出力したいセルや行を選択（複数選択可）し、右クリックでコンテキストメニューを開きます。 グラフの場合は対象のデータをクリックして選択し、右クリックでコンテキストメニューから出力します。

本項目にチェックをした場合のみ、コンテキストメニューにローデータが表示されます。

ダウンロードで利用するファイル形式を指定します。

未指定の場合は、MdcConfigService の rawDataAggregationFileSupportType によって動作します。

ファイルダウンロード時のファイル名をGroovyTemplate書式を利用して指定します。 詳細はFile name formatを参照してください。

ファイルダウンロード時の多重度が複数のプロパティの出力形式を指定します。

ローデータの対象となる項目を設定します。 ローデータ表示時のラベルと、出力項目の値式、多重度を指定してください。 値式にはプロパティ名だけでなく数式（PreparedQuery）が指定可能です。 Referenceプロパティに対する多重度は１を指定してください(行が分かれるため)。

集計結果を元にデータを編集します。 編集した結果を返します。
